Stavěná kachlová kamna, omítaná kamna, sálavá akumulační kamna

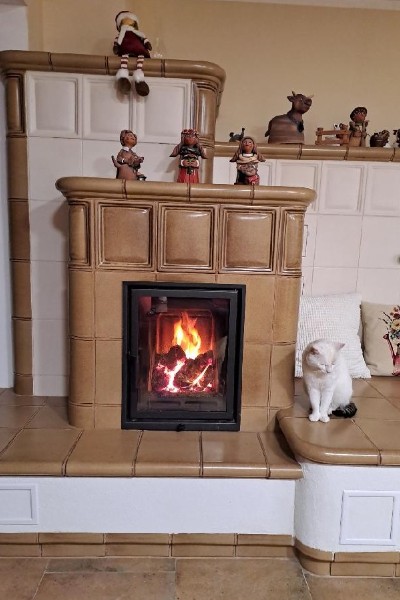

Sálavá akumulační kamna jsou topidlem konstruovaným pro stálý - nepřetržitý provoz.

Stavěná kachlová kamna jsou vhodným vytápěním do nízkoenergetických objektů. Jejich hodinový výkon se pohybuje kolem 2-3 kW.

Běžná soudobá místnost (kuchyň + obyvák)  má tepelnou ztrátu 2 až 3 kW (nebo nižší). Proto je problémem vytápět je jak malými přenosnými kamny, tak i krbem, jelikož výkon těchto topidel se pohybuje v rozmezí 3-6-9kW.  Navíc  přenosná kamna a krby nejsou topidla určená pro stálý provoz.



Hlavní části sálavých akumulačních kamen :



 Topeniště,



              tahový systém ,  nebo sálavý akumulační výměník ,



                               plášť - ( Kachle, omítaný šamot , přírodní kamen )



Jak pracují sálavá akumulační kamna?

V topeništi spálíme větší množství paliva . (Z 10 kg dřeva získáme při 80% účinnosti topeniště cca  32kW energie) .

Toto velké množství energie vznikne  za  poměrně krátkou dobu spalování (  za 3-4 hodiny).

Část této energie je  vyzářena přes prosklení topeniště. (Pokud má topeniště  prosklená dvířka).

Z topeniště odcházejí spaliny, které mají velmi vysoku teplotu. Postupují přes tahový systém (TAH) .

TAH  je sestava  správně dimenzovaný kanálů z akumulačních materiálů , který spalinám odebere podstatnou část energie a uloží ji do své hmoty.

Takto získaná naakumulovaná energie je z TAHU  vyzářena do vnitřní plochy pohledového pláště , do kterého se uloží, prohřeje ho v celé jeho tloušťce .

Z pohledové plochy obestavby je pak teplo pozvolna vyzařováno do místnosti - ohřívá předměty  a bytosti v místnostech.

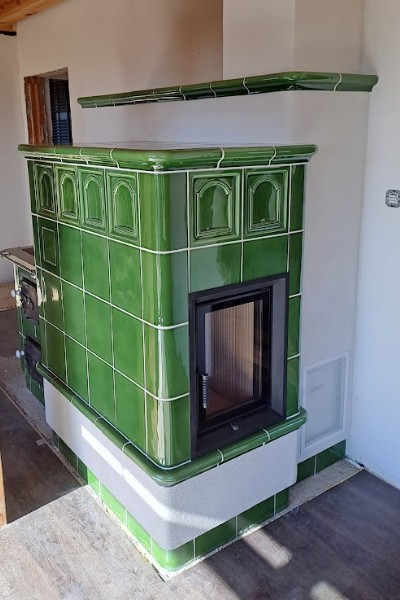

Stavěná kachlová kamna jsou dimenzovaná a konstruovaná tak, abychom do nich mohly přikládat v intervalech po 10 – 12 hodinách.

Topná sezona jaro a podzim -topíme 1x denně, v zinmích měsících topíme 2x denně (po 10- 12 hodinách).

Pokud pomineme nutnost vybírání popela cca v třítýdenních intervalech mají  sálavá akumulační  kamna schopnost téměř nepřetržitého vytápění.

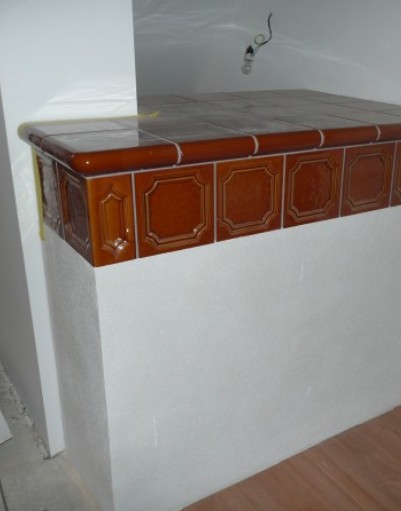

Stavěnými sálavými akumulačními kamny můžeme vytápět jednu nebo více místností.

Čím větší celkovou(součtovou ) hmotnost kamna mají tím mají větší schopnost akumulace .

Z pohledu na akumulaci kamna dělíme na lehká, středně-těžká a těžká .

Stavba kamen pro více místností je závislá na stavebních dispozicích prostor uvažovaných k vytápění.









Topeniště :

Topeniště je možné rozdělit na několik typů podle konstrukce.

Vždy s přívodem spalovacího vzduchu do topeniště  s možností  manuálně ovládanou klapkou a  s automatickou regulací.

Vnější šamotový plášť topeniště , s vnitřní vyměnitelnou šamotovou vyzdívkou (vložkou).

Přikládací dvířka je možno dodat plná - uzavřená, nebo prosklená .

Prosklení může být jednovrstvé, dvouvrstvé, nebo třívrstvé . Počet vrstev prosklení udává poměr výkonu rychlého sálavého tepla přes prosklení do místnosti.





Velikost topeniště se dimenzuje na základě potřebného výkonu kamen .

Výkon kamen musí korespondovat s tepelnou ztrátou vytápěného objektu.









Ocelový ( cortenový) , nebo litinový plášť s vnitřní šamotovou vyzdívkou ( vystýlkou ).

Přikládací dvířka prosklená. Možnost průhledu (tunel),  nebo zadního přikládání.

Pro ponížení vyzařovaného výkonu přes sklo do prostoru možnost dvouvrstvého,

nebo třívrstvého prosklení

Brunner, Hoxter, Schmid, Olsberg, Romotop,



Vnější plášť z těžkého akumulačního šamotu, pro umožnění dlouhodobého ukládání

tepelné energie. Vnitřní (vyměnitelný)  šamotový plášť .

Ohniště se montuje na připravený ocelový korpus s rámem a prosklenými dvířky.

Přikládací dvířka možno dodat rovná, oblá, do ,,L´´. Možnost zadního přikládání.

Tah je možno stavět vedle topeniště, za topeniště  nebo nad topeništěm. (Sloupová kamna).

Brunner, Schmid, Olsberg, Ortner, Hoxter,

Pro snížení množství energie vyzařované přes sklo topeniště dimenzujeme dvojí nebo dokonce trojí prosklení dvířek .









Tah je přesně dimenzovaná sestava kanálů sloužící k vedení spalin z topeniště do komínu.

Hlavní funkcí tahů je odebrat vysokou teplotu spalinám, naakumulovat jí do své hmoty  a následně ji  předat pohledovému plášti topidla, které j následně pozvolna uvolňuje do obytné místnosti.

Tah můžeme postavit ležatý nebo stojatý.  Může být stavěn do ,,L´´ . Záleží na prostoru a na potřebě rozmístění čistících otvorů.

(Tah je nutné čistit)

A/ Systémové tahy

B/ Stavěné tahy

C/ Akumulační výměníky

 A/ Systém KMS – ORTNER

Průmyslově vyráběné modulární tahy ze speciálních šamotů .

Vnitřní kruhový průřez pro dokonalé proudění spalin . Šestihranný venkovní plášť pro  co možná největší plochu sloužící pro předávání energie.

Materiál s vysokou objemovou hmotností 2600Kg/m3 je unikátně řešen - jak pro velkou akumulaci energie ,tak zároveň pro rychlé nabytí . Tepelná vodivost 3,2 W/(m*K).

Vnitřní průřez tahu 180 mm, nebo 160 mm. Tl. stěny 60mm.

Další systémy: CMA, Brula, Rath, Wolfshoher, Janča …...a pod.



- Schmid systém

Průmyslově vyráběné tahy , modulární systém. Vysoká objemová hmotnost 2750Kg/m3, poměrně vysoký koeficient vodivosti 2,6 W/(m*K).Vnitřní průřez tahu 180mm, tl. stěny 45mm.



 B/ Stavěné tahy

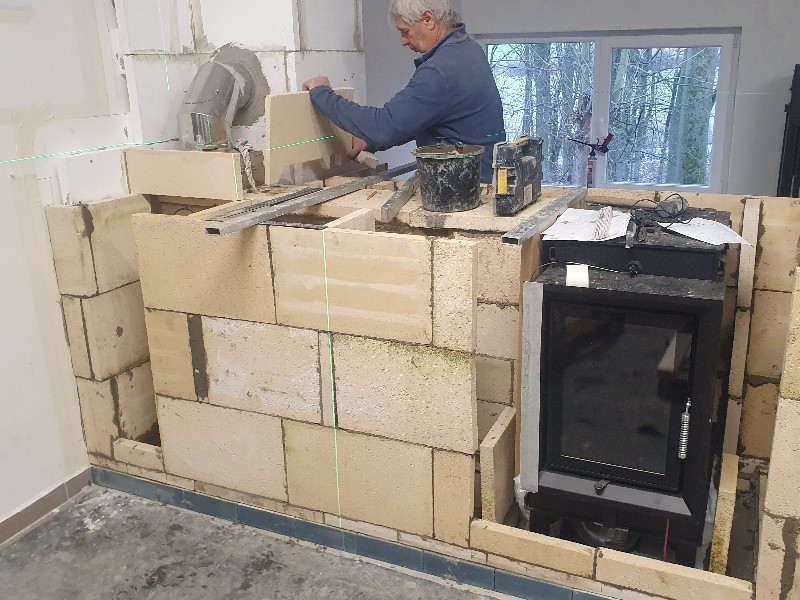

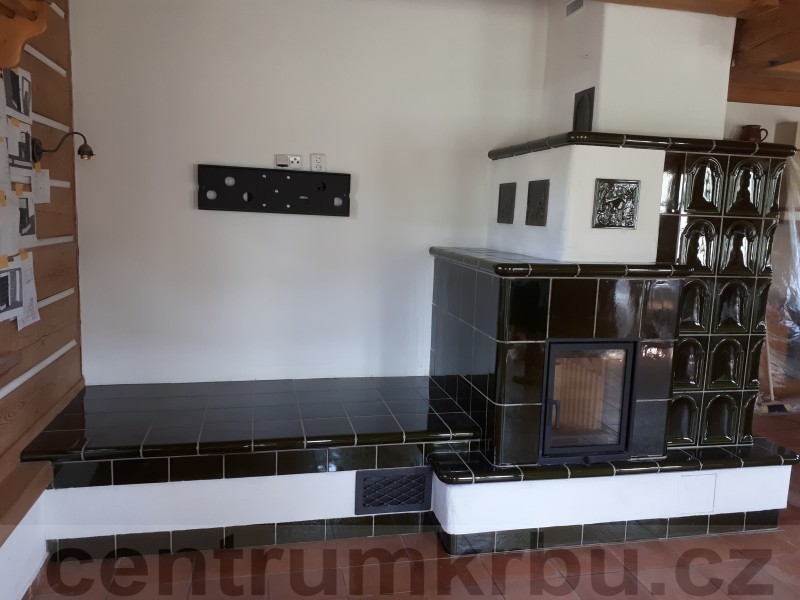

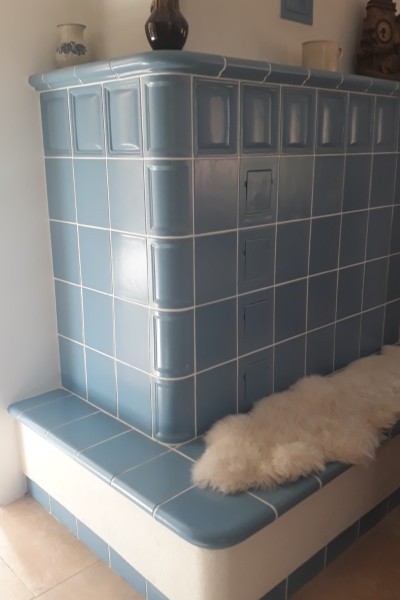

Stavba kamen na prodejně



Lety prověřená konstrukce tahů.

Kamnářsky individualně stavěný tah z desek taženého šamotu . Tahy se postupně zužují.

Tloušťky desek se snižují dle klesající teploty spalin postupujících tahem.

Tl. tahů 4 - 3 - 2 cm.



 C/ Průmyslově vyráběné akumulační výměníky

Venkovní ocelový, nebo litinový plášť s vnitřním šamotovým pláštěm,

nebo - Venkovní šamotový plášť , s vnitřním  ocelovým pláštěm.



Plášť - pohledové opláštění kamen

Podle konstrukce pláště kamna dělíme na lehká, středně těžká a těžká.

Lehká kamna jsou vhodná pro rychlejší vytápění prostor s menší možnosti akumulace.

Plášť se prohřeje poměrně rychle (na vyšší teplotu) doba akumulace je kratší.

Těžká kamna se prohřívají po delší době s možností dlouhodobější akumulace.

Všeobecně platí : čím hmotnostně těžší kamna – tím je větší schopnost akumulace.

Kamna možno postavit jako ,, Kontaktní ´´ nebo ,,Hypokaust´´.



Materiály pro stavbu opláštění



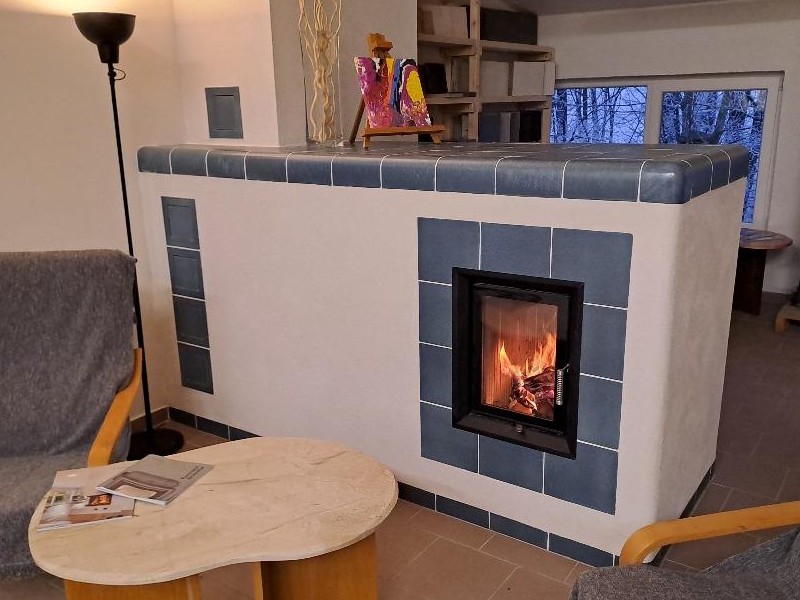

Litý šamot, tažený šamot , v tloušťkách od 2 do 4 cm , podomítkové kachle- pro omítané plochy.

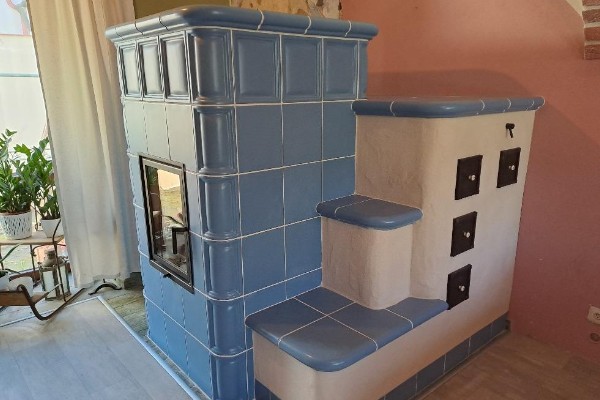

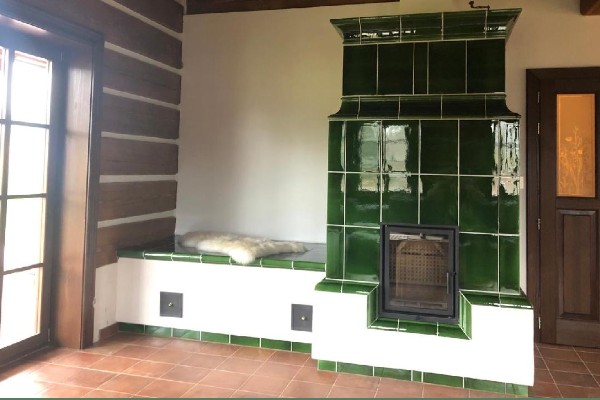

Kachle ,základní i velkoplošné Hein, K K Poker, MK Profi ,

Žulové, nebo mramorové desky pro lavice a záklopy.







Pro sloupová kamna můžeme nabídnout topeniště stavěné  se stavěným tahem, který je přímo nad topeništěm. Tah je většinou svislý podle velikosti a výkonu topeniště s třemi, nebo pěti sloupci .

Je možné stavět s krbovou vložkou, kamnovou vložkou nebo s průmyslově vyrobeným šamotovým topeništěm . Místo tahu je možné nad topeniště instalovat akumulační prstence, které ve spirálovitém stoupání  dokáží odebrat spalinám nadbytečnou teplotu  akumulovat je do své hmoty a následně předávat akumulačnímu plášti kamen.

Plášť sloupových kamen může být z kachlů nebo z omítaného šamotu. Průřez sloupových kamen může být  kruhový, oválný, čtvercový, nebo obdélníkový.

Každý  se setkal se sloupovými kamny při návštěvě zámků, klášterů, měšťanských bytů, nebo dobových vil. Sloupová kamna nemusí být stylově laděná pouze do hystorických objektů . Povrchovým i tvarovým provedením je můžeme vyladit i do moderních interiérů.

Topeniště může být s proskleným dvířkem pro možnost rychlejšího výkonu za sálajícího skla a přímého pohledu do plamenů. Dvířko může být plné, pro nasměrování výkonu do akumulace. Přikládání do sloupových kamen je většinou řešeno napřímo - tedy z místnosti v které kamna stojí , ale je možné řešit například  z technických místností, nebo z chodeb.

Sálavá akumulační kachlová kamna

roztopeni - 14kg paliva -

po 3h - dávka dohořívá -

po 6h  -

po 9h -

po 12h - měli bychom přiložit další dávku paliva ( nepřiložili jsme! )

po 15h -

po 24h -
