Akumulační nádrž slouží především k optimalizaci hospodaření tepelnou energií, umožňuje zajistit tepelnou pohodu a zároveň kvalitní provoz spotřebiče.

Pří zapojení do topného systému záskáme řadu předností:

Ecotherm-komplet 1) Uložení přebytečného tepla v době nadvýroby ve zdroji tepelné energie (krbu, kamen,kotli)

2) Okamžitá dodávka naakumulovaného tepla v době potřeby.

3) Snížení časových nároků na obsluhu topení, neboť naakumulované teplo může v přechodných obdobích topné sezóny vystačit i na několik dní otopu z akululace bez zásahu obsluhy

4) Umožní akumulaci tepla získaného z netradičních zdrojů - ze solárních panelů, tepelného čerpadla,, odpadního tepla z technologie ...

5) Vhodné použití je ve spojení s kotlem, krbem , kamny na tuhá paliva, kde lze nádrž rychle a efektivně ohřát a potom teplo odebírat regulovaně dle potřeby

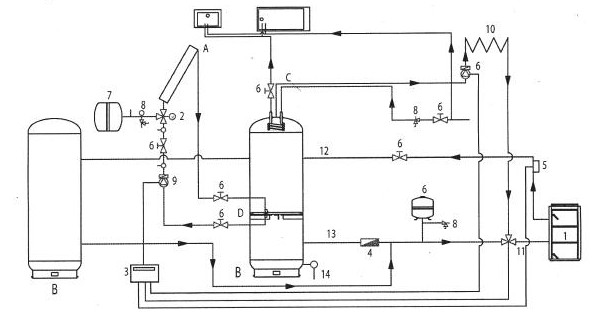

Příklad funkčního zapojení akumulačních nádrží.

Napojeni-akumulacni-nadrze 1 – kotel/krb/kamna,

2 – trojcestný ventil (Ladomat 21),

3 – řídící systém,

4 – zpětná klapka,

5 – termostat,

6 – kulový ventil,

7 – expanzní nádoba,

8 – pojistný ventil,

Akumulacni-nadrz-hola Akumulacni-nadrz-rez Akumulacni-nadrz-komplet 9 – čerpadlo,

10 – topný systém,

11 – trojcestný ventil,

12 – vstup teplé vody od kotle/krbu/kamen,

13 – výstup chladné vody do kotle/krbu/kamen,

14 – odkalení, vypouštění, A – kolektory, B – akumulační nádrže, C – výstup teplé vody do topného systému, D – vstup a výstup
vody ze solárního okruhu

Vyrovnávací akumulační systém ECOTHERM českého výrobce DUKLA Trutnov, s.r.o je progresivním variabilním systémem, jehož funkcí je ochrana provozovaného kotle, vložky, kamen. Ekonomické využití vyrobeného tepla a výrazné snížení exhalátů při spalování.

Základními prvky systému jsou vyrovnávací a akumulační nádrže s izolací a regulační armaturou.

Akumulační nádrže 150 - 400 l jsou vhodné pro solární techniku, tepelná čerpadla a nízkovývojové zdroje na tuhá paliva (krbová vložka, krbová kamna, kotle 3 - 15 kW).

Akumulační nádrže 500 - 2500 litrů jsou vhodné pro výkonové zdroje od 20 kW

V systému ECOTHERM je vyrobená a následně akumulovaná tepelná energie využívána pro:

– okamžitý ohřev vody v malém okruhu (primární okruh – akumulační nádoba a kotel = rychlejší ohřev vody)
– udržování optimální provozní teploty kotle
– předání tepla do topného systému
– ukládání nevyužité vyrobené tepelné energie do vodní náplně nádrží (nabíjení, akumulace)

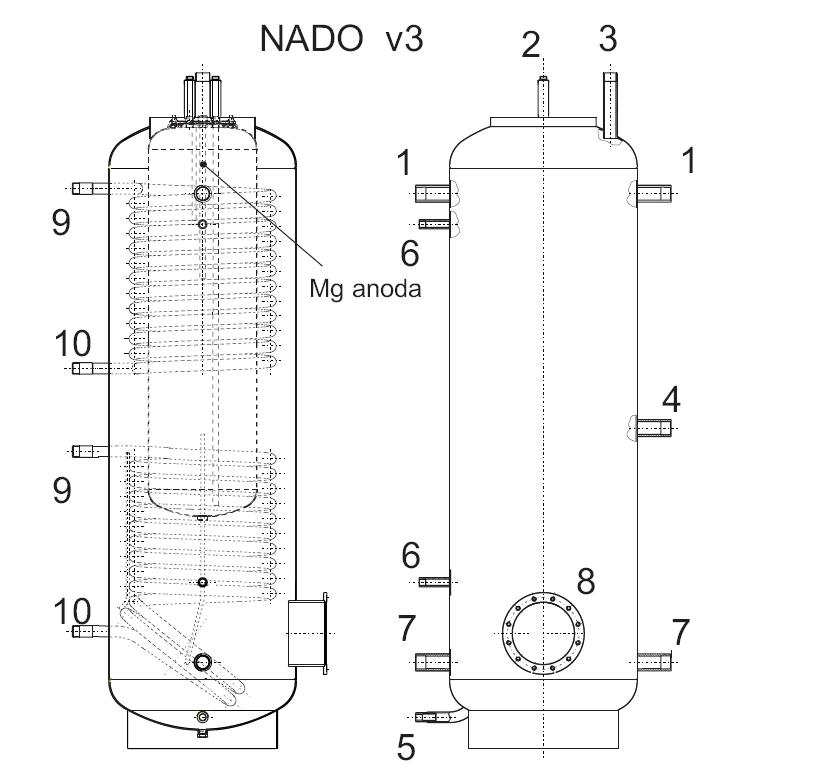

Akumulacni-nadrz-nado-schemaSchéma možného zapojení jednotlivých vývodů

Výstupy:
1..vstupy vody do aku. nádoby
2..vstup a výstup zásobníku TUV
3..výstup akumul.teplé vody (odvzdušnění)
4..další vstup
5..vstup vody do aku. nádoby (vypouštění)
6..jímky pro čidla (teploměr, termostat)
7..výstup vody z aku. nádoby (vratná voda)
8..příruba pr. 210 pro montáž TPK
oddělený topný systém - solar, tep.èerpadlo
9..vstup topné vody
10..výstup topné vody


Charakteristika

Akumulační nádrže NADO českého výrobce DZ Dražice se vyrábějí s přírubou o rozteči šroubů 210 mm pro montáž přírubové topné jednotky TPK. Nádoba obsahuje dva výměníky, každý o ploše 1,5 m2, pro připojení dalšího topného systému (např. SOLAR). Trubkové výměníky lze i nelze použít pro průtokový ohřev teplé užitkové vody (záleží na vybraném typu akumulační nádoby). Nádrž obsahuje vnitřní smaltovaný zásobník o objemu 60 nebo 100 litrů dle velikosti akumulační nádrže. Na zakázku lze rozmístění nátrubků i jejich množství změnit. Ve standardním provedení je příruba zaslepena. Akumulační nádrže lze dodat s izolací z polyuretanové pěny (molitan) o síle 100 mm.

Technické parametryAkumulacni-nadrz-drazice NADO v3

TypNADO 500
NADO 750
NADO 1000
Objem [l] 500 750 1 000
Objem zásobníku TUV [l] 60 / 100 100 100
Maximální tlak nádoby [MPa] 0,3 0,3 0,3
Maximální tlak výměníku [MPa] 1 1 1
Maximální tlak vnitřní nádoby [MPa] 0,6 0,6 0,6
Maximální teplota topné vody v nádobě [°C] 90 90 90
Maximální teplota topné vody ve výměníku [°C] 110 110 110
Maximální teplota užitkové vody ve vnitřní nádobě [°C] 90 90 90
Hmotnost [kg] 183 204 232

Orientační ceník pro akumulační nádrž Dražice

Akumulační nádrže včetně tepelné izolace

Název výrobkuTypObjem [l]Cena [CZK]
S přírubou pro vestavnou elektrickou topnou jednotku přírubovou řady TPK NAD 500 v1 500 18 690
NAD 750 v1 750 23 072
NAD 1000 v1 1000 28 790
Název výrobkuTypObjem [l]Cena [CZK]
Pouze s nátrubky NAD 500 v2 500 17 888
NAD 750 v2 750 20 735
NAD 1000 v2 1000 26 324
Název výrobkuTypObjem [l]Cena [CZK]
S přírubou pro vestavnou elektrickou topnou jednotku přírubovou řady TPK NAD 500 v3 500 19 579
NAD 750 v2 750 23 150
NAD 1000 v2 1000 29

Ceny jsou platné od 1.3.2010. Ceny v CZK jsou uvedeny bez DPH.

Aktuální / kompletní  ceník naleznete na stránkách výrobce
